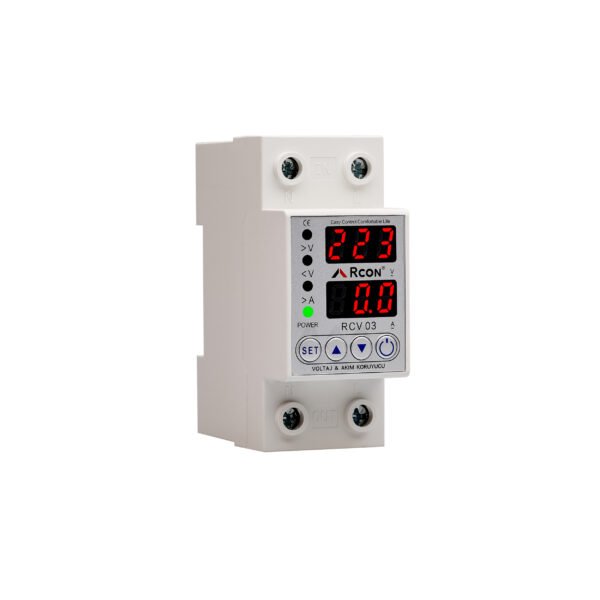

RCON RCV 03 Ray Tipi Dijital Voltaj ve Akım Koruma Rölesi

RCON RCV 03, ev ve iş yerlerindeki elektrik tesisatını ve bağlı elektronik cihazları şebekede oluşabilecek düşük voltaj, yüksek voltaj ve aşırı akım durumlarına karşı korumaya yardımcı olmak amacıyla geliştirilmiş, ray tipi dijital voltaj ve akım koruma rölesidir.

63A monofaze (tek faz) sistemlerle uyumlu olan RCV 03, ana elektrik panosuna monte edilerek elektrik tesisatının kontrolünü tek bir noktadan gerçekleştirmeye yardımcı olur.

Düşük ve yüksek voltaj koruma seviyelerinin ayarlanabilmesi, aşırı akım kesme değerinin 1A ile 63A arasında belirlenebilmesi ve voltaj normale döndükten sonra yeniden enerji verme süresinin 3 saniye ile 300 saniye arasında ayarlanabilmesi, ürünü farklı tesisat ve kullanım ihtiyaçlarına göre yapılandırılabilir hale getirir.

Üzerindeki dijital ekran, anlık akım ve voltaj değerlerinin takip edilmesini sağlar. Standart 35 mm DIN rayına monte edilebilen RCV 03, sigorta panosunda yaklaşık iki sigorta kadar yer kaplayan kompakt yapısıyla pano uygulamalarına uygun bir çözüm sunar.

RCON RCV 03, CE sertifikalıdır ve 2 yıl garanti kapsamında sunulmaktadır.

RCON RCV 03 Teknik Özellikleri

• Marka: RCON
• Model: RCV 03
• Ürün Tipi: Ray tipi dijital voltaj ve akım koruma rölesi
• Akım Kapasitesi: 63A
• Sistem: Monofaze / Tek faz
• Çalışma Voltajı: 220V AC
• Frekans: 50–60 Hz
• Düşük Voltaj Ayar Aralığı: 140V – 210V AC
• Yüksek Voltaj Ayar Aralığı: 240V – 300V AC
• Aşırı Akım Kesme Ayarı: 1A – 63A
• Yeniden Enerji Verme Gecikmesi: 3 – 300 saniye
• Ekran: Dijital
• Ekran Bilgileri: Anlık akım ve voltaj değerleri
• Montaj: 35 mm DIN rayı
• Pano Alanı: Yaklaşık 2 sigorta genişliği
• CE: Sertifikalı
• Garanti: 2 yıl

63A Monofaze Sistemlerle Uyumlu

RCON RCV 03, 63 Amper kapasiteye sahip monofaze (tek faz) elektrik sistemlerinde kullanılmak üzere tasarlanmıştır.

Ana elektrik panosuna monte edilerek bağlı elektrik tesisatının düşük voltaj, yüksek voltaj ve aşırı akım durumlarına karşı kontrol edilmesine yardımcı olur.

Ayarlanabilir Düşük Voltaj Koruması

RCV 03'te düşük voltaj koruma seviyesi 140V ile 210V AC arasında ayarlanabilir.

Şebeke voltajının belirlenen düşük voltaj sınırının altına düşmesi durumunda cihaz, bağlı sistemi korumaya yönelik olarak enerji kontrolü gerçekleştirir.

Bu ayar sayesinde farklı elektrik tesisatı ve kullanım koşullarına göre düşük voltaj koruma seviyesi belirlenebilir.

Ayarlanabilir Yüksek Voltaj Koruması

Yüksek voltaj koruma seviyesi ise 240V ile 300V AC arasında ayarlanabilir.

Şebeke geriliminin belirlenen yüksek voltaj sınırının üzerine çıkması durumunda RCV 03, bağlı sistemi korumaya yardımcı olacak şekilde enerji kontrolü yapar.

Böylece şebeke gerilimindeki yüksek voltaj durumlarına karşı ek bir koruma katmanı oluşturulmasına yardımcı olur.

1A – 63A Ayarlanabilir Aşırı Akım Koruması

RCON RCV 03'ün önemli özelliklerinden biri de aşırı akım kesme değerinin ayarlanabilir olmasıdır.

Aşırı akım sınırı 1A ile 63A arasında kullanıcı ihtiyacına göre belirlenebilir.

Belirlenen akım sınırının aşılması durumunda cihaz, bağlı elektrik sistemini korumaya yönelik olarak enerji kontrolü gerçekleştirir.

3 Saniye – 300 Saniye Ayarlanabilir Gecikme Süresi

RCV 03, voltaj normale döndükten sonra sisteme yeniden enerji verilmesi için gerekli bekleme süresinin ayarlanmasına olanak sağlar.

Yeniden enerji verme gecikme süresi 3 saniye ile 300 saniye arasında ayarlanabilir.

Bu özellik, şebeke geriliminin normale dönmesinin ardından sistemin belirlenen süre kadar bekleyerek yeniden devreye alınmasına olanak tanır.

Anlık Akım ve Voltaj Değerlerini Gösteren Dijital Ekran

RCON RCV 03 üzerinde bulunan dijital ekran, elektrik sistemindeki anlık değerlerin takip edilmesini kolaylaştırır.

Ekran üzerinden:

• Anlık voltaj değeri
• Anlık akım değeri

görüntülenebilir.

Bu sayede kullanıcı, elektrik tesisatının çalışma değerlerini cihaz üzerinden kolayca takip edebilir.

35 mm DIN Ray Montajı

RCON RCV 03, elektrik panolarında yaygın olarak kullanılan standart 35 mm DIN rayına monte edilebilir.

Ray tipi tasarımı sayesinde sigorta kutusu ve elektrik panolarına pratik şekilde yerleştirilebilir.

Ürün, panoda yaklaşık iki standart sigorta kadar alan kaplar. Böylece pano içerisindeki alanın verimli kullanılmasına yardımcı olur.

Elektrik panosu ve DIN rayı bağlantıları, ilgili elektrik güvenliği kurallarına uygun şekilde yetkili ve ehliyetli kişiler tarafından yapılmalıdır.

Ana Elektrik Panosunda Merkezi Koruma

RCON RCV 03, ana sigorta panosuna monte edilerek elektrik tesisatının merkezi bir noktadan kontrol edilmesine yardımcı olur.

Bu yapı sayesinde uygun şekilde kurulmuş bir sistemde, tesisatın tamamının voltaj ve akım değerleri tek bir cihaz üzerinden kontrol edilebilir.

Özellikle ev, iş yeri ve benzeri monofaze elektrik tesisatlarında merkezi voltaj ve akım koruması için kullanılabilir.

Geniş Kullanım Alanı

RCON RCV 03, uygun elektriksel özelliklere sahip monofaze elektrik tesisatlarında kullanılabilir.

Başlıca kullanım alanları:

• Evler
• Daireler
• Villalar
• Ofisler
• İş yerleri
• Elektrik panoları
• Elektronik cihazların bulunduğu monofaze tesisatlar

Ürünün kullanılacağı elektrik tesisatının 63A kapasite ve ürünün diğer teknik özellikleriyle uyumlu olması gerekmektedir.

CE Sertifikalı ve 2 Yıl Garantili

RCON RCV 03 CE sertifikalıdır ve 2 yıl garanti kapsamında sunulmaktadır.

RCON RCV 03 Öne Çıkan Özellikler

• ✓ Ray tipi dijital voltaj ve akım koruma rölesi
• ✓ 63A kapasite
• ✓ Monofaze / tek faz sistem uyumluluğu
• ✓ 220V AC çalışma voltajı
• ✓ 50–60 Hz çalışma frekansı
• ✓ 140V – 210V ayarlanabilir düşük voltaj koruması
• ✓ 240V – 300V ayarlanabilir yüksek voltaj koruması
• ✓ 1A – 63A ayarlanabilir aşırı akım koruması
• ✓ 3 – 300 saniye ayarlanabilir yeniden enerji verme süresi
• ✓ Anlık voltaj gösterimi
• ✓ Anlık akım gösterimi
• ✓ Dijital ekran
• ✓ 35 mm DIN ray montajı
• ✓ Panoda yaklaşık 2 sigorta genişliğinde yer kaplama
• ✓ Ana elektrik panosuna montaj imkânı
• ✓ CE sertifikalı
• ✓ 2 yıl garanti

RCON RCV 03 ile Merkezi Voltaj ve Akım Koruması

RCON RCV 03 Ray Tipi Dijital Voltaj ve Akım Koruma Rölesi, elektrik tesisatlarında düşük voltaj, yüksek voltaj ve aşırı akım durumlarına karşı koruma sağlamaya yardımcı olan kapsamlı bir kontrol çözümüdür.

63A monofaze kapasitesi, ayarlanabilir voltaj ve akım koruma değerleri, 3–300 saniye arasında ayarlanabilen yeniden enerji verme süresi ve anlık akım/voltaj değerlerini gösteren dijital ekranı ile elektrik panolarında pratik ve fonksiyonel kullanım sunar.

Standart 35 mm DIN rayına monte edilebilen RCON RCV 03, ev ve iş yerlerindeki uygun monofaze elektrik tesisatlarında merkezi voltaj ve akım kontrolü için tasarlanmıştır.

Montaj ve Elektrik Bağlantısı

Elektrik panosu ve DIN rayı bağlantıları yetkili ve ehliyetli kişiler tarafından, ürün bağlantı gereksinimlerine ve ilgili elektrik güvenliği kurallarına uygun şekilde yapılmalıdır.
