Ürün Detayları

RCON RCK 01 Manuel Katı Yakıt Kazan Panosu

RCON RCK 01, manuel katı yakıtlı kömür, odun ve kabuklu kat kaloriferleri ile merkezi sistem kazanlarında kullanılmak üzere geliştirilmiş, dijital ekranlı manuel katı yakıt kazan kontrol panosudur.

Yerli üretim olan RCON RCK 01; kazan dairesinde bulunan yakıt üfleme fanı ve sirkülasyon (devirdaim) pompasının kontrolünü tek bir panel üzerinden gerçekleştirmeye yardımcı olur. Kazan sıcaklığının takip edilmesi, hedef sıcaklığın ayarlanması ve fan çalışma devrinin kontrol edilmesi gibi temel işlemleri kullanıcıya pratik bir şekilde sunar.

Üniversal yapısı sayesinde uygun elektriksel ve mekanik bağlantılara sahip farklı manuel katı yakıt kazanlarında kullanılabilir.

RCON RCK 01 Teknik Özellikleri

• Marka: RCON
• Model: RCK 01
• Ürün Tipi: Manuel Katı Yakıt Kazan Kontrol Panosu
• Kullanım: Manuel katı yakıtlı kazanlar
• Yakıt Türleri: Kömür, odun, kabuklu yakıt
• Ekran: 7 segment LED dijital ekran
• Sıcaklık Okuma Hassasiyeti: 1°C
• Kontrol Edilen Ekipmanlar: Yakıt üfleme fanı ve sirkülasyon pompası
• Sıcaklık Ayarı: Artırma (+) / Azaltma (-)
• Fan Devir Ayarı: Kademeli ayarlanabilir
• Hafıza: Sıcaklık ve fan devir ayarlarını koruma
• Durum Göstergeleri: Fan / Pompa / Yakıt Bitti
• Üretim: Yerli üretim

Manuel Katı Yakıt Kazanları İçin Merkezi Kontrol

RCON RCK 01, manuel olarak yakıt yüklenen katı yakıt kazanlarında fan ve sirkülasyon pompasının kontrolünü tek bir panel üzerinden gerçekleştirmek üzere tasarlanmıştır.

Kullanıcı, panel üzerinden kazan için hedeflenen sıcaklık değerini belirleyebilir ve yakıt üfleme fanının çalışma devrini ayarlayabilir. Kazan sıcaklığının takip edilmesi ve belirlenen sıcaklığa bağlı olarak fanın devreye alınması veya çıkarılması, kontrol kartı tarafından yönetilir.

Bu yapı, manuel katı yakıt kazanlarının günlük kullanımını daha kolay ve kontrollü hale getirmeye yardımcı olur.

7 Segment LED Dijital Ekran

RCON RCK 01 üzerinde bulunan 7 segment LED dijital ekran, kazan sıcaklığının ve ayarlanan hedef sıcaklık değerinin kolayca takip edilmesini sağlar.

Kullanıcı panel üzerinden:

• Anlık kazan sıcaklığını,
• Ayarlanan hedef sıcaklığı

görüntüleyebilir.

1°C hassasiyetle sıcaklık okuması, kazan çalışma değerlerinin daha kolay takip edilmesine yardımcı olur.

Hassas Sıcaklık Kontrolü

RCON RCK 01, kazan sıcaklığını 1°C hassasiyetle takip eder.

Kullanıcı tarafından belirlenen hedef sıcaklığa göre yakıt üfleme fanının devreye alınması ve çıkarılması kontrol edilir. Böylece kazan sıcaklığının belirlenen çalışma değerine göre yönetilmesine yardımcı olur.

Hedef sıcaklık değeri, panel üzerindeki + ve - butonları kullanılarak kolayca değiştirilebilir.

Ayarlanabilir Fan Deviri

Katı yakıt kazanlarında yanma için gerekli hava miktarı, yakıt üfleme fanının çalışma devriyle doğrudan ilişkilidir.

RCON RCK 01 üzerinde bulunan FM (Fan Devir) ayarı, fan çalışma hızının kademeli olarak ayarlanmasına olanak tanır.

Bu sayede kullanıcı, kullanılan yakıt ve kazan çalışma koşullarına göre fan devrini uygun seviyeye getirebilir.

Yakıt Üfleme Fanı ve Sirkülasyon Pompası Kontrolü

RCON RCK 01, kazan sisteminin iki temel ekipmanının kontrolünü aynı panel üzerinden gerçekleştirir.

Yakıt Üfleme Fanı

Kazan içerisindeki yanmayı desteklemek amacıyla kullanılan yakıt üfleme fanının çalışma kontrolünü sağlar. Fanın devreye girme ve devreden çıkma işlemleri kazan sıcaklığına göre yönetilir.

Sirkülasyon Pompası

Kazan tarafından ısıtılan suyun sistem içerisinde dolaşımını sağlayan sirkülasyon (devirdaim) pompasının kontrol edilmesine olanak tanır.

Böylece fan ve pompa kontrolü ayrı cihazlara ihtiyaç duyulmadan tek bir kazan kontrol paneli üzerinden yönetilebilir.

Elektrik Kesintilerinde Ayarların Korunması

RCON RCK 01'in hafıza koruma özelliği, kullanıcı tarafından yapılan sıcaklık ve fan devir ayarlarının elektrik kesintisi sonrasında korunmasına yardımcı olur.

Bu özellik sayesinde elektrik enerjisi yeniden geldiğinde ayarların tekrar baştan yapılması ihtiyacı azaltılır.

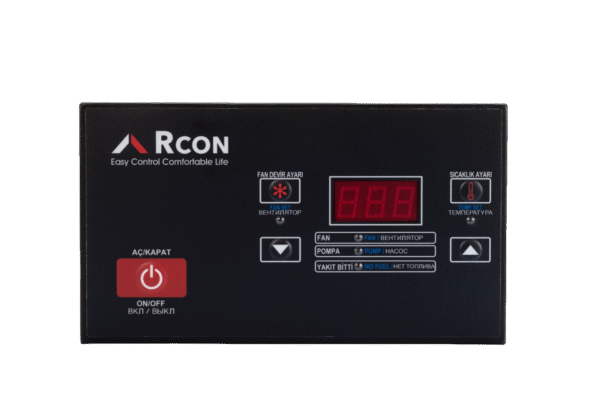

Kullanımı Kolay Kontrol Paneli

RCON RCK 01, temel kazan kontrol fonksiyonlarına doğrudan erişim sağlayan sade ve anlaşılır bir panel yapısına sahiptir.

ON/OFF Butonu

Açma/Kapama (ON/OFF) butonu ile kazan kontrol sistemi çalıştırılabilir veya kapatılabilir.

Sıcaklık Set Butonları

+ ve - butonları kullanılarak kazanın ulaşması istenen hedef sıcaklık ayarlanabilir.

FM Fan Devir Ayarı

FM butonu üzerinden yakıt üfleme fanının çalışma hızı kademeli olarak ayarlanabilir.

Bu yapı, kazan çalışma parametrelerinin kullanıcı tarafından kolayca kontrol edilmesini sağlar.

Fan, Pompa ve Yakıt Bitti LED Göstergeleri

RCON RCK 01 panelinde sistemin çalışma durumunu takip etmeye yardımcı olan LED göstergeler bulunur.

FAN LED'i

Yakıt üfleme fanının çalışma durumunu gösterir.

POMPA LED'i

Sirkülasyon pompasının çalışma durumunun takip edilmesine yardımcı olur.

YAKIT BİTTİ (NO FUEL) LED'i

Kazan içerisindeki yakıt tükendiğinde “Yakıt Bitti” göstergesi kullanıcıyı uyarır.

Bu görsel göstergeler sayesinde kazan dairesindeki sistemin çalışma durumu panel üzerinden kolayca takip edilebilir.

Manuel Katı Yakıt Kazanlarıyla Kullanım

RCON RCK 01; manuel olarak yakıt beslemesi yapılan aşağıdaki uygulamalarda kullanılmak üzere tasarlanmıştır:

• Kömürlü kat kaloriferleri
• Odunlu kat kaloriferleri
• Kabuklu yakıt kullanılan katı yakıt kazanları
• Merkezi sistem katı yakıt kazanları

Ürünün farklı kazanlarda kullanılabilmesi için kazan ve kontrol panosu arasındaki elektriksel bağlantıların ürün özellikleriyle uyumlu olması gerekir.

RCON RCK 01 Öne Çıkan Özellikler

• ✓ Yerli üretim
• ✓ Manuel katı yakıt kazanları için kontrol
• ✓ Kömür, odun ve kabuklu yakıt sistemleriyle kullanım
• ✓ 7 segment LED dijital ekran
• ✓ 1°C sıcaklık okuma hassasiyeti
• ✓ Anlık ve ayarlanan sıcaklık değerlerini görüntüleme
• ✓ Ayarlanabilir hedef sıcaklık
• ✓ Kademeli fan devir ayarı
• ✓ Yakıt üfleme fanı kontrolü
• ✓ Sirkülasyon (devirdaim) pompası kontrolü
• ✓ Elektrik kesintilerinde ayarları koruyan hafıza
• ✓ FAN durum LED'i
• ✓ POMPA durum LED'i
• ✓ YAKIT BİTTİ (NO FUEL) LED'i
• ✓ ON/OFF kontrolü
• ✓ Üniversal kullanım yapısı

RCON RCK 01 ile Kontrollü Kazan Yönetimi

RCON RCK 01 Manuel Katı Yakıt Kazan Panosu, manuel yakıt yüklemeli kazanlarda sıcaklık kontrolü, yakıt üfleme fanı ve sirkülasyon pompası yönetimini tek bir kontrol panelinde bir araya getirir.

Dijital sıcaklık göstergesi, 1°C hassasiyet, ayarlanabilir fan devri, hafıza koruma özelliği ve Fan–Pompa–Yakıt Bitti durum göstergeleri sayesinde kazan çalışma sürecinin daha kolay takip edilmesine yardımcı olur.

Yerli üretim RCON RCK 01, manuel kömür, odun ve kabuklu katı yakıt kazanlarında kullanıcıya pratik ve merkezi bir kontrol çözümü sunmak üzere geliştirilmiştir.

Montaj ve Elektrik Bağlantısı

Elektrik bağlantıları ve kazan panosu montajı, yetkili ve ehliyetli kişiler tarafından; ürün bağlantı talimatlarına, kazan üreticisinin teknik gerekliliklerine ve ilgili elektrik güvenliği kurallarına uygun şekilde yapılmalıdır.
