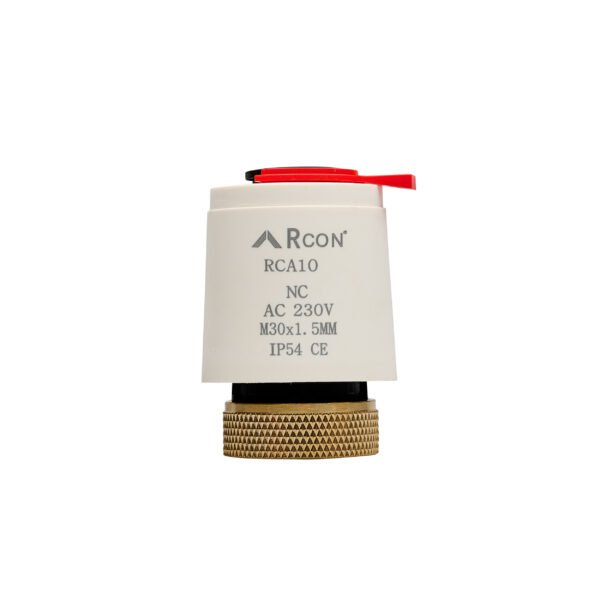

RCON RCA 10 230V Termal Aktüatör

RCON RCA 10, yerden ısıtma ve merkezi iklimlendirme sistemlerinde kolektör vanalarının otomatik olarak açılıp kapanmasını sağlayan 230V termal aktüatör (vana motoru) modelidir. Oda termostatlarından veya RCON RCK 500 gibi yerden ısıtma kontrol panolarından gelen kontrol sinyallerine göre çalışarak, odaların sıcaklık ihtiyacına bağlı olarak kolektör devrelerinin otomatik şekilde kontrol edilmesine yardımcı olur.

Normalde Kapalı (NC) çalışma prensibine sahip olan RCON RCA 10, enerji verilmediğinde vanayı kapalı konumda tutar; kontrol sinyali geldiğinde termal mekanizması devreye girerek vanayı açar. 3,5 mm strok mesafesi, 110 N kapatma kuvveti ve M30 x 1,5 mm standart bağlantısı sayesinde uygun kolektör vanalarıyla kolay entegrasyon sağlar.

RCON RCA 10 Teknik Özellikleri

• Marka: RCON
• Model: RCA 10
• Ürün Tipi: Termal Aktüatör / Vana Aktüatörü
• Çalışma Gerilimi: 230 V AC
• Frekans: 50/60 Hz
• Güç Tüketimi: 3 W
• Çalışma Tipi: Normalde Kapalı (NC)
• Kapatma Kuvveti: 110 N
• Strok Mesafesi: 3,5 mm
• Açma/Kapama Süresi: 3–5 dakika
• Vana Bağlantısı: M30 x 1,5 mm
• Koruma Sınıfı: IP54
• Elektriksel Koruma: Class II
• Çalışma Sıcaklığı: -5°C / +50°C

Yerden Isıtma Kolektörlerinde Otomatik Kontrol

RCON RCA 10, yerden ısıtma kolektörlerinde bulunan uygun vana bağlantılarına takılarak her bir ısıtma devresinin bağımsız olarak kontrol edilmesine yardımcı olur.

Oda termostatı, ilgili odanın sıcaklığını takip eder. Ayarlanan sıcaklığa ulaşıldığında aktüatöre gönderilen enerji kesilir ve NC çalışma prensibi sayesinde vana kapalı konuma geçer. Böylece ihtiyaç olmayan devrenin çalışmasının önüne geçilmesine yardımcı olur.

Bu yapı, çok odalı yerden ısıtma sistemlerinde oda bazlı sıcaklık kontrolü için pratik bir çözüm sunar.

Normalde Kapalı (NC) Çalışma Prensibi

RCON RCA 10, Normalde Kapalı (NC) yapıya sahiptir.

• Enerji yokken vana kapalı konumdadır.
• Elektrik sinyali geldiğinde termal aktüatör devreye girer.
• Termal mekanizma vana pimini hareket ettirerek vananın açılmasını sağlar.
• Enerji kesildiğinde aktüatör tekrar vana kapatma yönünde çalışır.

Bu çalışma prensibi, oda termostatı ve yerden ısıtma kontrol panolarıyla otomatik vana kontrolü yapılmasına olanak tanır.

3,5 mm Strok ve 110 N Kapatma Kuvveti

RCON RCA 10, 3,5 mm pim itme hareket mesafesine (strok) ve 110 N kapatma kuvvetine sahiptir.

Bu özellikler, aktüatörün uyumlu kolektör vanalarının mekanik hareketini gerçekleştirmesine ve vana kapatma işlemini etkin şekilde yapmasına yardımcı olur.

Not: Aktüatörün kullanılacağı kolektör ve vana ile bağlantı ölçülerinin ve mekanik uyumluluğun kontrol edilmesi gerekir.

M30 x 1,5 mm Standart Bağlantı

RCON RCA 10, M30 x 1,5 mm vidalı bağlantı ölçüsüne sahiptir. Bu bağlantı standardı, uygun kolektör vanalarıyla mekanik montajın kolaylaştırılmasına yardımcı olur.

Montaj öncesinde kolektör üzerindeki vana bağlantısının M30 x 1,5 mm ölçüsüyle uyumlu olduğu kontrol edilmelidir.

Sessiz Termal Çalışma

RCON RCA 10, klasik dişli motor mekanizması yerine termal genleşme prensibiyle çalışır. Bu çalışma yapısı sayesinde motorlu vana mekanizmalarında görülebilen mekanik dişli sesleri bulunmaz.

Özellikle konut, ofis ve benzeri iç mekân uygulamalarında sessiz çalışma önemli bir kullanım avantajı sağlar.

3 Watt Düşük Güç Tüketimi

RCON RCA 10'ın güç tüketimi 3 Watt seviyesindedir. Termal aktüatör yapısı sayesinde düşük güç tüketimiyle kolektör vanalarının otomatik kontrol edilmesine yardımcı olur.

IP54 Koruma Sınıfı ve Class II Yapı

RCON RCA 10, IP54 koruma sınıfına sahip gövde tasarımıyla toza ve su sıçramalarına karşı dayanıklılık sağlar.

Ürün ayrıca Class II elektriksel koruma sınıfına sahiptir.

Aktüatör, -5°C ile +50°C arasındaki ortam sıcaklıklarında çalışacak şekilde tasarlanmıştır.

RCON RCA 10 Nerelerde Kullanılır?

RCON RCA 10 özellikle aşağıdaki sistemlerde kullanılabilir:

• Yerden ısıtma kolektörleri
• Oda bazlı yerden ısıtma sistemleri
• Merkezi ısıtma sistemleri
• Merkezi iklimlendirme sistemleri
• Termostat kontrollü kolektör sistemleri
• Yerden ısıtma kontrol panoları
• RCON RCK 500 gibi uygun kontrol panoları
• Uyumlu kolektör vana sistemleri

RCON RCA 10 Öne Çıkan Özellikler

• ✓ 230V AC çalışma gerilimi
• ✓ 50/60 Hz çalışma frekansı
• ✓ 3 Watt güç tüketimi
• ✓ Normalde Kapalı (NC) çalışma
• ✓ 110 N kapatma kuvveti
• ✓ 3,5 mm strok mesafesi
• ✓ 3–5 dakikalık açma/kapama süresi
• ✓ M30 x 1,5 mm vana bağlantısı
• ✓ IP54 koruma sınıfı
• ✓ Class II elektriksel koruma
• ✓ -5°C / +50°C çalışma sıcaklığı
• ✓ Sessiz termal çalışma
• ✓ Yerden ısıtma kolektörleriyle kullanım
• ✓ Oda bazlı otomatik vana kontrolüne uygun yapı
• ✓ CE sertifikalı

RCON RCA 10 ile Oda Bazlı Isı Kontrolü

RCON RCA 10, yerden ısıtma sistemlerinde oda termostatı ile kolektör vanası arasında çalışan önemli bir kontrol elemanıdır. Her oda için uygun vana ve aktüatör kullanıldığında, termostatlardan gelen kontrol sinyallerine göre ilgili ısıtma devresinin açılıp kapanmasına yardımcı olur.

RCON RCA 10 Termal Aktüatör, sessiz çalışması, 230V AC beslemesi, M30 x 1,5 mm bağlantısı, 110 N kapatma kuvveti ve 3,5 mm strok mesafesiyle uyumlu yerden ısıtma kolektörlerinde otomatik vana kontrolü için pratik bir çözümdür.

Montaj ve Elektrik Bağlantısı

Elektrik bağlantıları yetkili ve ehliyetli kişiler tarafından, ürün bağlantı talimatlarına ve ilgili elektrik güvenliği kurallarına uygun şekilde yapılmalıdır.
